虹口北外滩排水安全升级！大名排水系统提标改造工程亮点抢先看

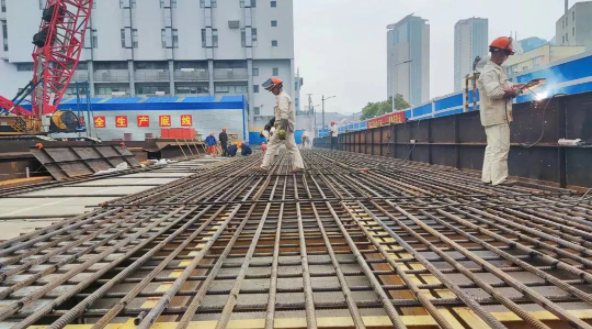

记者从上海市城市排水有限公司工程管理部获悉，目前，大名排水系统提标改造工程已完成泵站地下连续墙施工，为泵站基坑开挖打下了良好基础，现正按工期筹划进行泵站桩基施工，争取2023年年底泵站顺利开挖"见底"并完成结构底板。

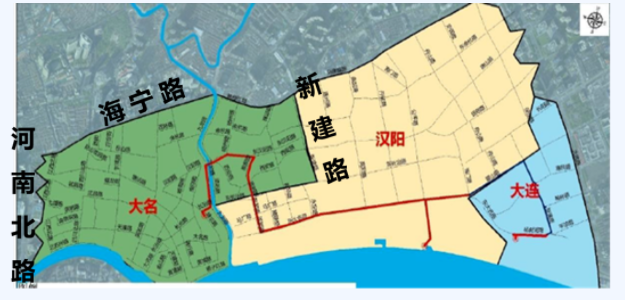

大名排水系统位于虹口区北外滩地区，西至河南北路，东至新建路-东长治路-虹口港， 北至海宁路-周家嘴路，南至苏州河黄浦江，总服务面积117公顷。

为满足特大型城市排水防涝标准的要求，虹口全力推进大名排水系统提标改造工程，促进北外滩地区联合提标。那么，它有哪些设计亮点和工程效益呢？

设计亮点

分散调蓄 联合控污

大名排水系统提标改造工程是《上海市城镇雨水排水规划》（2020-2035年）出台后，首个规划引领下的分散调蓄的高标准排水系统，新建合流泵站一座。

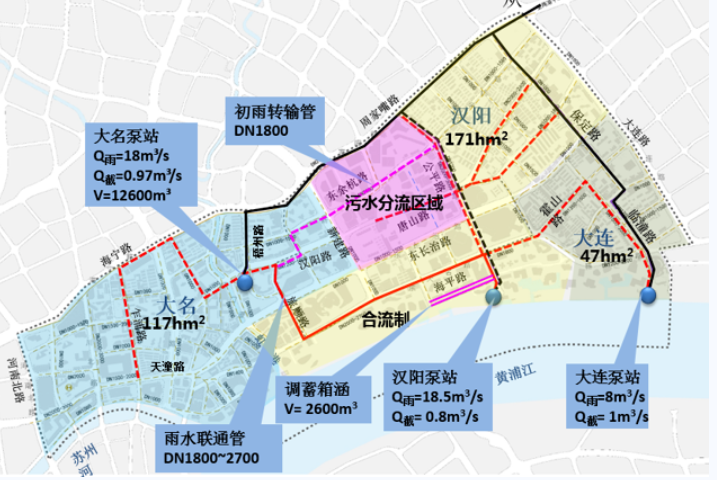

改造工程立足大名排水系统，促进了北外滩联合提标、联合控污。大名、汉阳、大连三个系统因地制宜，控污截污泵、调蓄池、调蓄管、联通管共同发挥初雨截流功能，保障整个北外滩地区排水安全和水环境质量！

顶管地下对接，避免交通影响

改造工程中的顶管对接工程，如果按照常规方案，顶管接收坑施工需停放机械，堆放材料，施工场地占地范围较大，占用时间较长，需占据海宁路3条机动车道；海宁路为城市主干道交通流量较大，高峰时期本就有拥堵现象，常规方案必然会对海宁路交通通行造成极大影响。

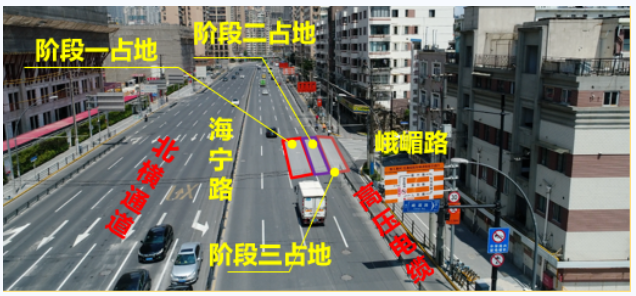

因此工程设计师优化方案，采取顶管地下对接方式，在对接处设置骑马井，地面仅需进行土体加固施工，可分三阶段进行，每阶段仅需占用一根车道，且可在夜间施工，白天恢复正常交通通行，优化后的地下90°对接方案，对道路交通通行基本没有影响。

技术赋能 实现工程的智慧化、信息化

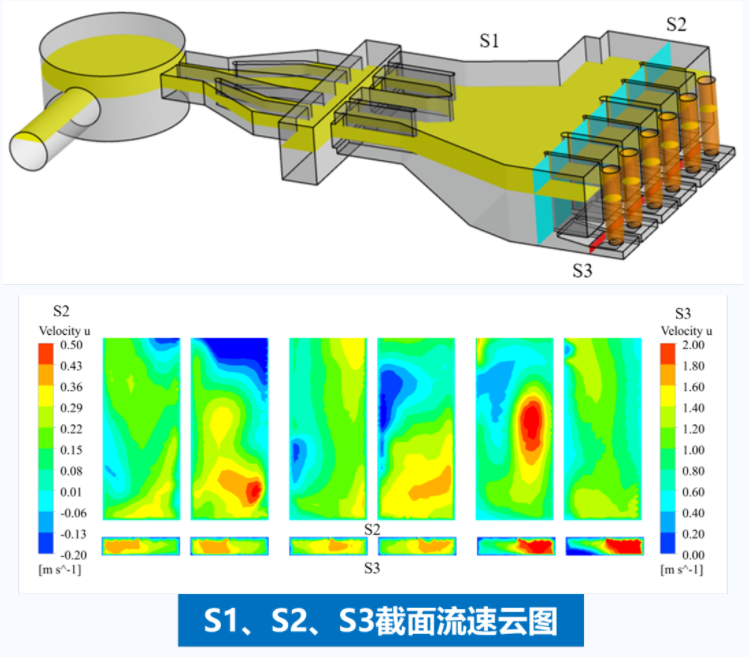

由于泵站布置空间相对紧凑，利用了三维数值模型模拟，增设了导流设施，改善了泵站的水流状态，保障了泵站建成后高效、安全的运行。

采用有限元软件建立模型，更直观的显示了工程的实施，不会对现状建筑以及河道产生不利的影响，同时通过软件对结构设计的抗震效果进行了验证，确保施工不对周边高层建筑产生影响，为结构安全性提供了有力的支撑。

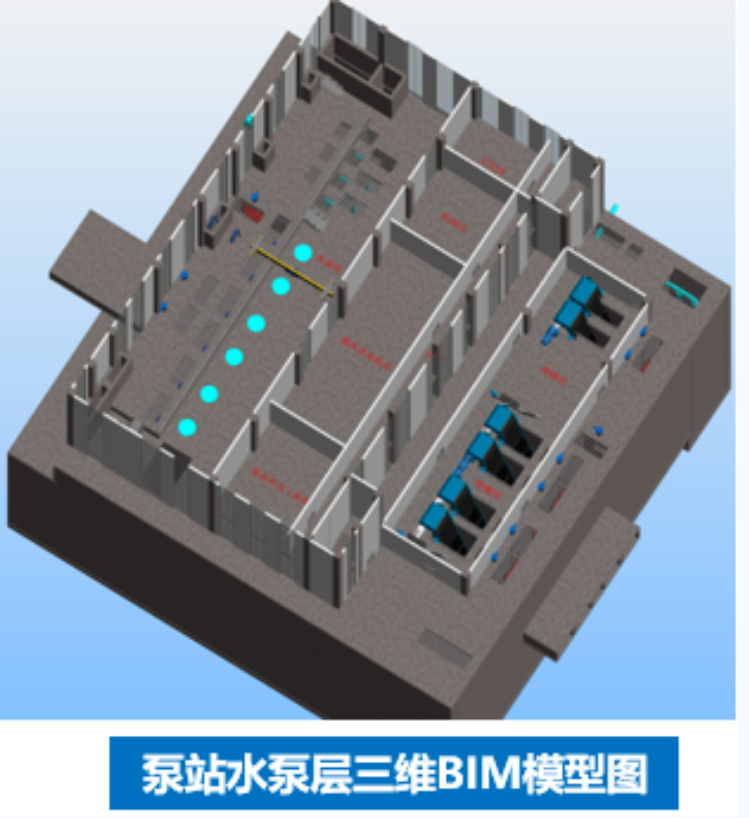

在可行性研究阶段，将BIM技术应用到工程中；对复杂工序以及施工进度进行模拟，细化了项目实施计划与进度安排；对运维数据进行动态模拟，优化了泵站的运行模式，有助于实现节能，节省运维成本。

海派与古典的融合、现代与历史的交汇

泵站红色坡顶与虹口区山寿里风格协调，丰富的古典细节体现精致的海派风情，灰色墙体又与周边现代建筑色彩统一。将泵站融入到北外滩环境中。建筑西侧构架与花园结合，营造出宜人的停留空间。构架同时可用作绿植攀爬架，减少夏季西晒降低能耗。

工程效益

大名排水系统提标改造工程建成后，地区雨水排水近期将能达到面对五年一遇标准的降雨，道路无积水；面对百年一遇标准的降雨，退水时间将大大加快。

进一步提升对降雨时初步产生的雨污混合水流的截流量，雨污混合水流经合流泵站控污后，将大大改善和提升虹口滨江地区的市容环境。
